Plasma-Enhanced Chemical Vapor Deposition
Nell’era moderna della tecnologia dei materiali, processi come la deposizione chimica da vapore (CVD) hanno rivoluzionato la produzione di rivestimenti sottili e film semiconduttori. Tuttavia, l’innovazione non si ferma qui. È emersa la PECVD (Plasma Enhanced Chemical Vapor Deposition), che offre vantaggi cruciali per diversi settori industriali.
Che cos’è la Plasma-Enhanced Chemical Vapor Deposition?
La Plasma Enhanced Chemical Vapor Deposition è una tecnica avanzata che prevede l’uso del plasma per migliorare la deposizione di film sottili da vapore chimico su un substrato.
La PECVD consente la deposizione di strati sottili di materiali come il silicio, il nitruro di silicio e il carbonio amorfo, offrendo una maggiore precisione e uniformità rispetto ai metodi CVD convenzionali. Il plasma viene generato applicando un campo elettrico ad alta frequenza a un gas reattivo, creando una miscela ionizzata che facilita la crescita del film sul substrato desiderato.
La Plasma-Enhanced Chemical Vapor Deposition segue le seguenti fasi
Preparazione del substrato: Il substrato, spesso un wafer di silicio o un altro materiale adatto, viene prima pulito e preparato per garantire l’adesione del film depositato.
Introduzione dei gas precursori: Una miscela di gas precursori viene introdotta in una camera a vuoto contenente il substrato. Questi gas precursori includono tipicamente composti organici o inorganici, come silano, ammoniaca o altri gas idrocarburi.
Formazione del plasma: L’energia a radiofrequenza (RF) viene applicata alla miscela di gas per creare un plasma. Questo plasma contiene ioni, elettroni e radicali liberi altamente energetici, che facilitano le reazioni chimiche necessarie per la deposizione della pellicola.
Reazioni chimiche e deposizione del film: Le specie eccitate del plasma reagiscono con i gas precursori, portando alla formazione di un film sottile sulla superficie del substrato. Le reazioni chimiche nel plasma permettono ai gas precursori di rompersi e di depositarsi come film sottile con proprietà controllate.
Controllo delle proprietà del film: Vari parametri come la portata del gas, la pressione, la temperatura e la potenza assorbita vengono controllati attentamente per regolare la composizione, lo spessore e la struttura del film depositato. Questi controlli sono essenziali per ottenere le proprietà desiderate per applicazioni specifiche.
Completamento e raffreddamento: Una volta raggiunto lo spessore desiderato del film, il flusso di gas precursore viene interrotto e il plasma viene spento. Il substrato viene quindi raffreddato gradualmente a temperatura ambiente per garantire la stabilità e l’integrità del film sottile depositato.
Il processo PECVD offre diversi vantaggi, tra cui temperature di lavorazione più basse, una migliore copertura conforme e la capacità di depositare materiali complessi. Queste caratteristiche rendono la PECVD una tecnica versatile e ampiamente utilizzata nella produzione di vari film sottili e rivestimenti per diverse applicazioni industriali.
Applicazioni della Plasma-Enhanced CVD
La Plasma-Enhanced CVD trova un ampio spettro di applicazioni in vari settori industriali grazie alla sua capacità di depositare film sottili di alta qualità con un controllo preciso delle proprietà del film. Alcune applicazioni chiave della PECVD sono:

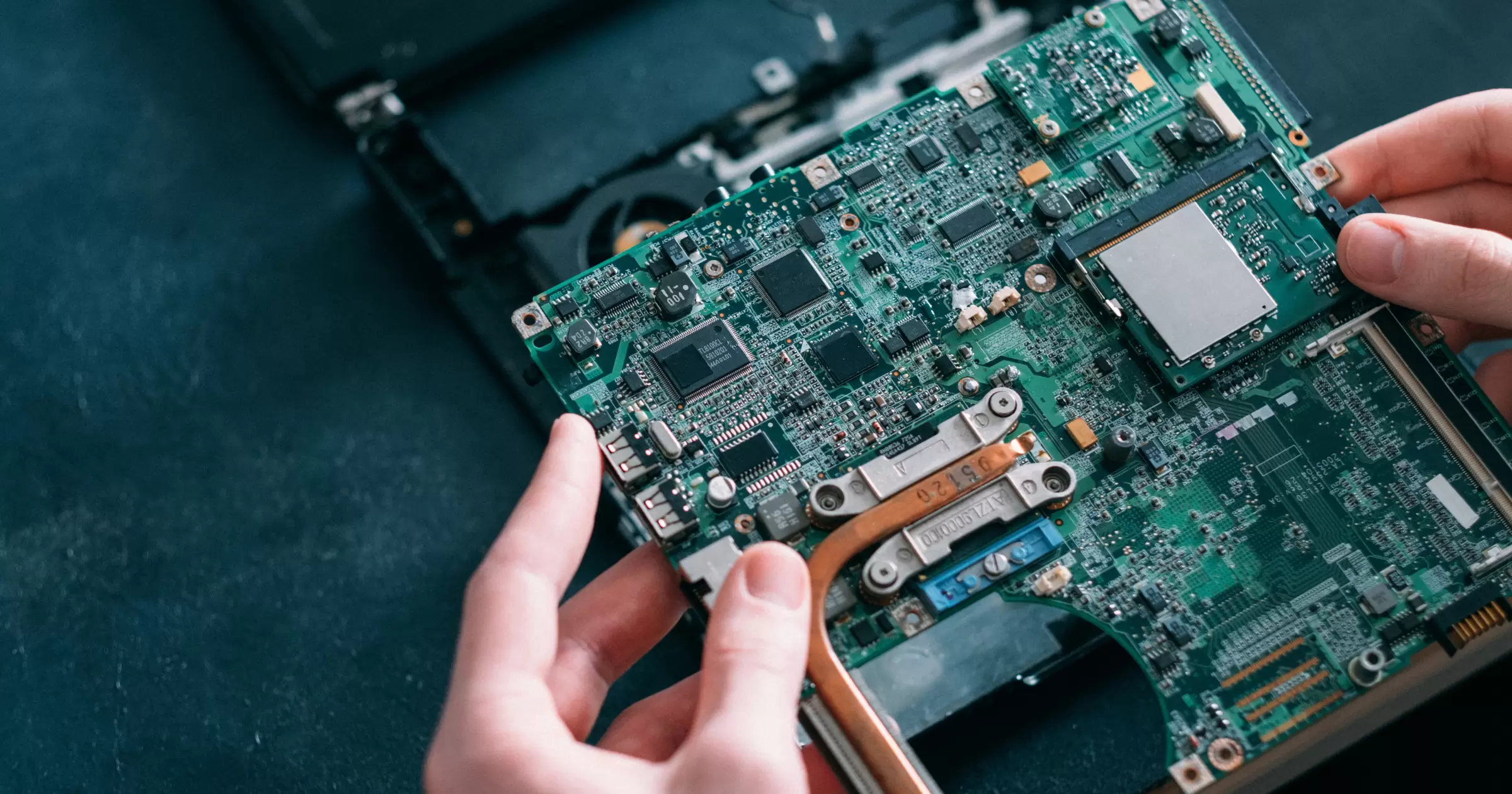

Industria della microelettronica e dei semiconduttori: La Plasma-Enhanced CVD è ampiamente utilizzata nell’industria della microelettronica e dei semiconduttori per depositare film sottili di biossido di silicio, nitruro di silicio e altri materiali utilizzati nella fabbricazione di circuiti integrati, dispositivi MEMS e display TFT (Thin-Film Transistor). Questi film agiscono come strati isolanti o passivanti, fornendo isolamento elettrico e protezione ai componenti elettronici sottostanti.

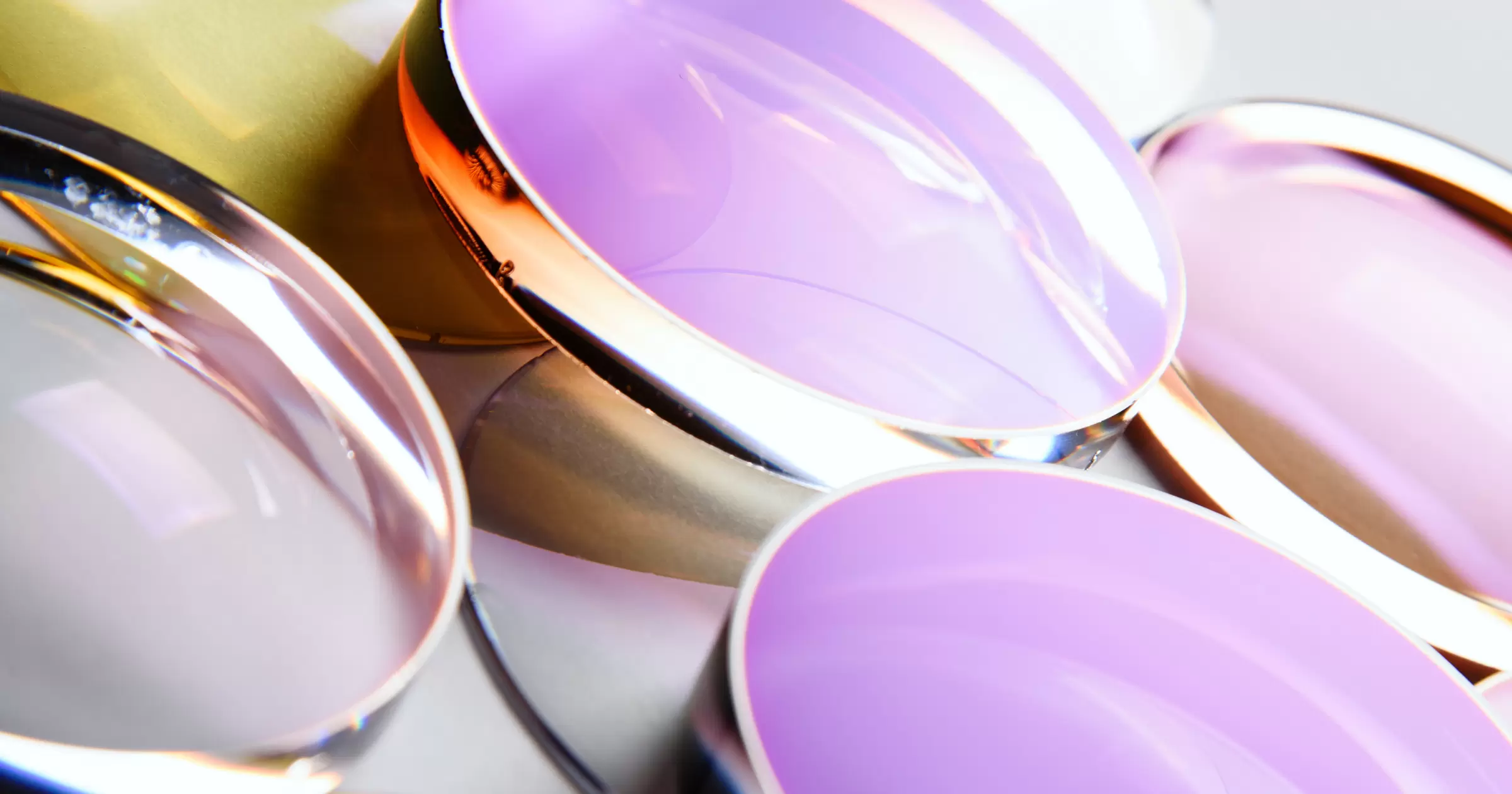

Rivestimenti ottici: questo processo è impiegato nella produzione di rivestimenti ottici per lenti, specchi e altri componenti ottici. I rivestimenti antiriflesso, i rivestimenti ad alta riflettività e i rivestimenti protettivi possono essere depositati mediante PECVD, migliorando le prestazioni ottiche di vari dispositivi, come lenti di fotocamere, occhiali e celle solari.

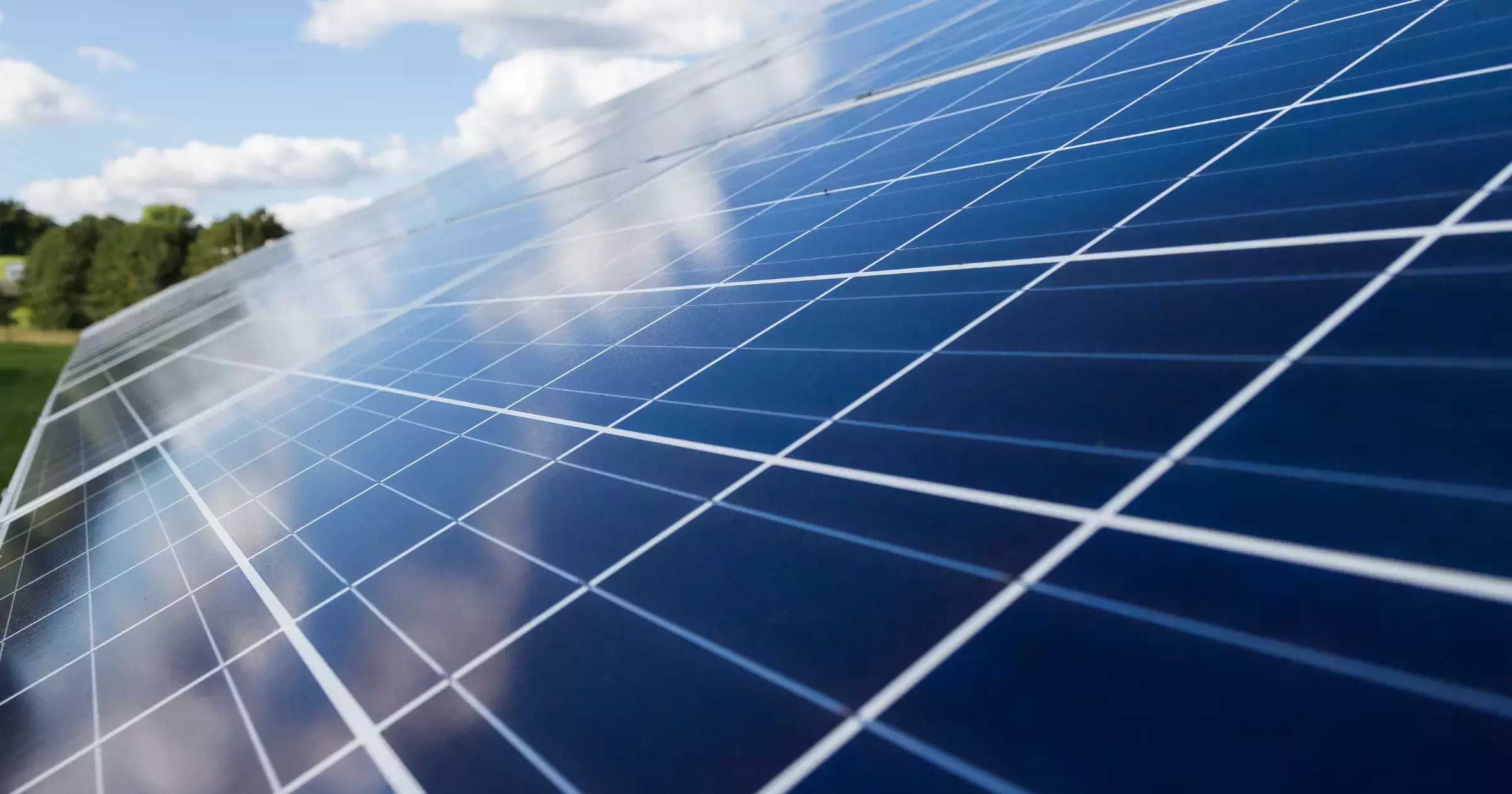

Produzione di celle solari: Plasma-Enhanced CVD svolge un ruolo cruciale nella produzione di celle solari a film sottile, come il silicio amorfo, dove viene utilizzata per depositare i vari strati necessari per il processo di conversione fotovoltaica. Questi strati comprendono ossidi conduttori trasparenti, strati di silicio intrinseco e drogato e rivestimenti antiriflesso, che contribuiscono all’efficienza e alla durata dei pannelli solari.
Dispositivi biomedici: La PECVD viene utilizzata nel settore biomedico per depositare rivestimenti biocompatibili su impianti e dispositivi medici. Questi rivestimenti possono migliorare la biocompatibilità dei materiali, riducendo il rischio di reazioni avverse e migliorando le prestazioni complessive e la durata dei dispositivi impiantati.
Tecnologia dei display: Plasma-Enhanced CVD è parte integrante della produzione di tecnologie di visualizzazione avanzate, tra cui gli schermi LCD (Liquid Crystal Display) e OLED (Organic Light Emitting Diode). Viene utilizzato per depositare film sottili per strati di passivazione, isolamento e incapsulamento, garantendo la stabilità e le prestazioni a lungo termine dei pannelli di visualizzazione.

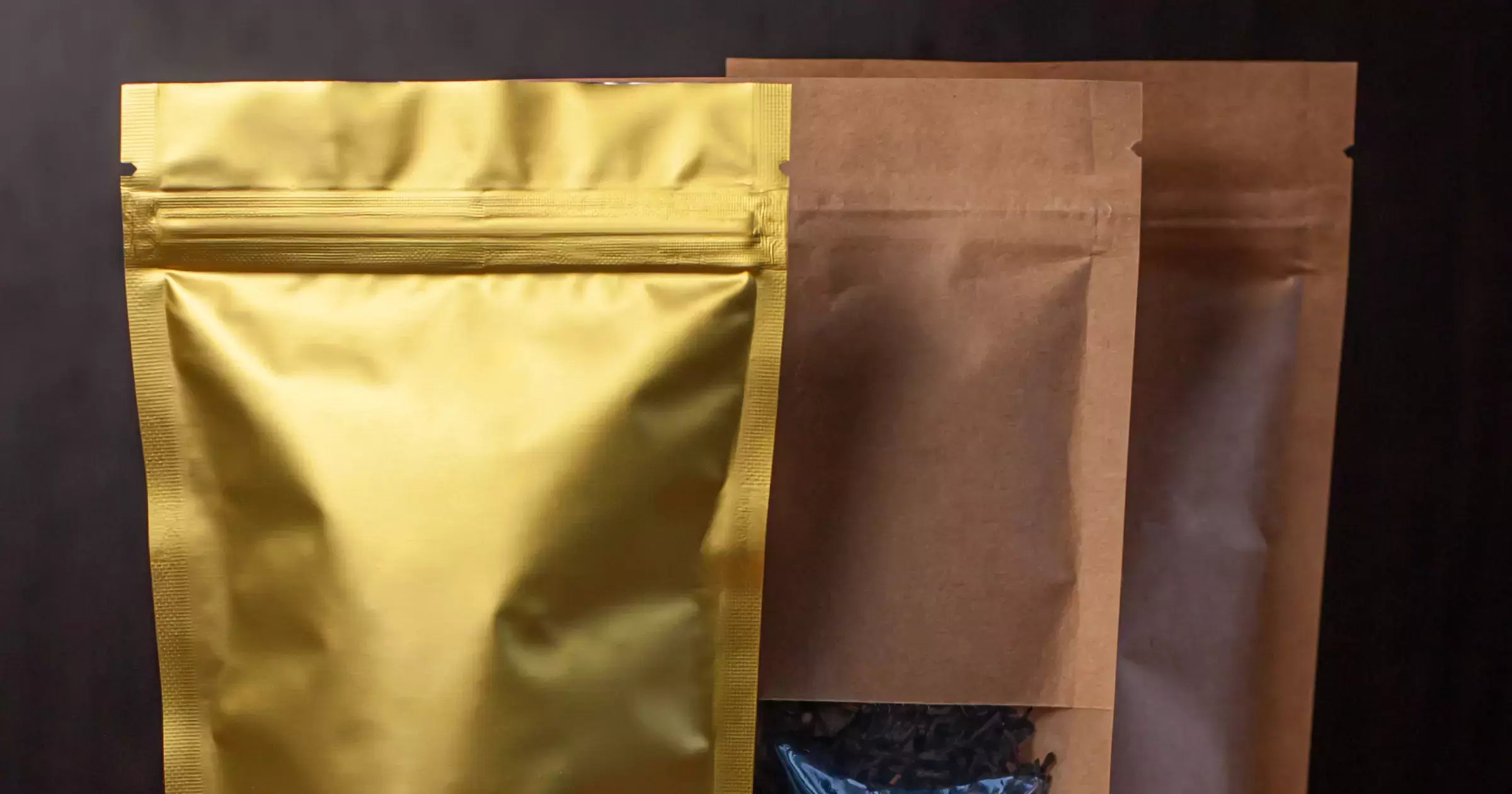

Rivestimenti barriera: La PECVD viene impiegata nella produzione di rivestimenti barriera per materiali da imballaggio, come quelli alimentari, per impedire la permeazione di gas e umidità. Questi rivestimenti barriera contribuiscono a prolungare la durata di conservazione dei prodotti, preservandone la freschezza e prevenendo la contaminazione.

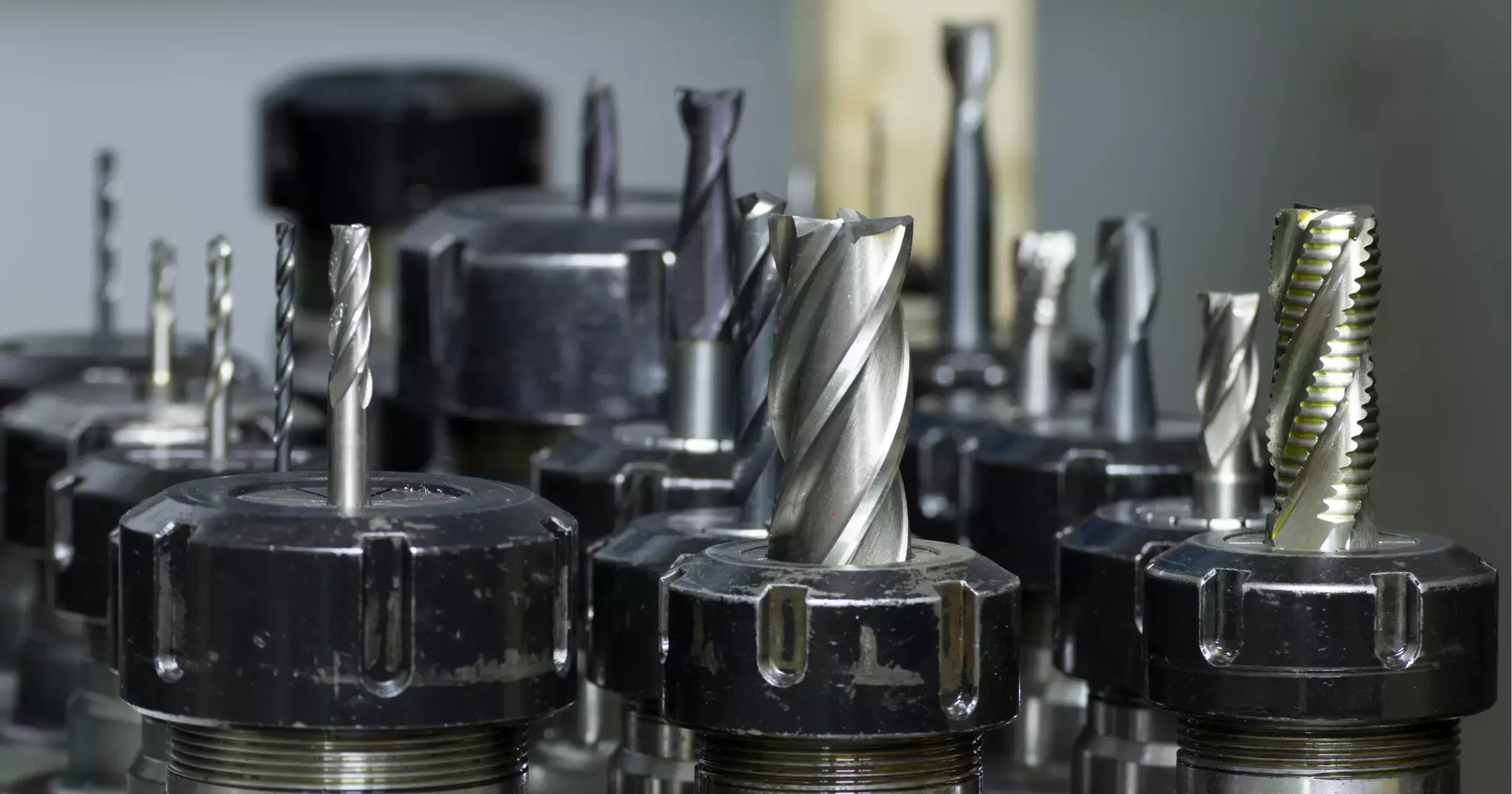

Rivestimenti funzionali (DLC): La PECVD è fondamentale per depositare rivestimenti DLC durevoli, rinomati per la loro eccezionale durezza, resistenza all’usura e basso attrito. Migliora la protezione delle superfici, prolunga la durata dei materiali e ottimizza le prestazioni dei componenti resistenti all’usura, riducendo l’attrito negli ambienti più difficili.
Vantaggi del PECVD
Queste applicazioni evidenziano la versatilità e l’importanza della CVD potenziata al plasma in vari settori high-tech, dove la deposizione di film sottili precisi e di alta qualità è essenziale per migliorare le prestazioni, la durata e la funzionalità dei prodotti finali.
I vantaggi della PECVD includono una maggiore uniformità del film, una migliore adesione al substrato e una temperatura di processo più bassa, che consente l’uso di materiali sensibili alla temperatura. Inoltre, la possibilità di controllare la composizione chimica e la struttura del film apre la strada ad un’ampia personalizzazione basata su requisiti applicativi specifici.
La Plasma-Enhanced Chemical Vapor Deposition nei prossimi anni
Con la crescente enfasi sull’efficienza energetica, la miniaturizzazione dei dispositivi e l’espansione delle tecnologie energetiche pulite, la PECVD è destinata a svolgere un ruolo cruciale nel plasmare il futuro delle tecnologie emergenti. L’ottimizzazione delle tecniche di Plasma-Enhanced Chemical Vapor Deposition potrebbe portare alla produzione su larga scala di dispositivi elettronici ad alte prestazioni e di sistemi energetici sostenibili, inaugurando una nuova era di innovazione tecnologica.
In sintesi, la PECVD è pronta a diventare un catalizzatore fondamentale per la prossima generazione di dispositivi e materiali avanzati. Con il potenziale di creare rivestimenti su misura con proprietà uniche, questa tecnologia sta aprendo nuove prospettive in settori chiave, dalla tecnologia dei semiconduttori alle energie rinnovabili e oltre.
